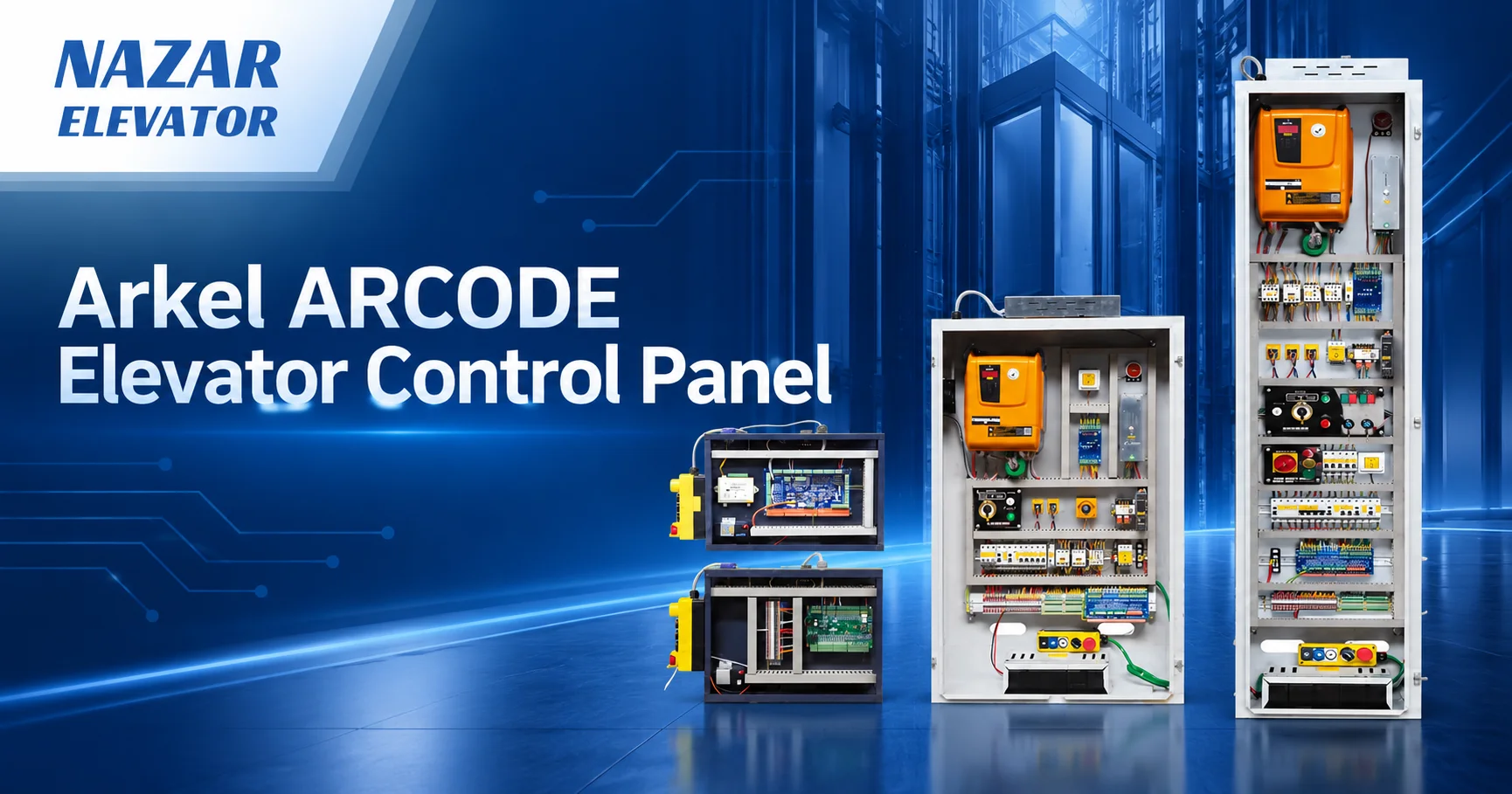

Cuadro de maniobra de ascensor Arkel ARCODE
El cuadro ARCODE es el cuadro completo y precableado construido en torno a la unidad ARCODE: 64 paradas, 4 m/s, grupos de ocho, con mazo de hueco enchufable, caja de inspección y caja de foso.
Especificaciones técnicas
| Tipo de producto | Cuadro de maniobra de ascensor completo, construido en torno a la unidad integrada ARCODE |
|---|---|
| Normas | EN 81-1/2, EN 81-20 + A3 |
| Certificados de examen de tipo | EN 81-20/50 y EN 81-1 + A3, emitidos para los cuadros de maniobra ARCODE |
| Paradas máximas | 64 |
| Velocidad máxima | Hasta 4 m/s |
| Maniobra de grupo | Hasta 8 ascensores |
| Tipo de maniobra | Colectiva de un botón, colectiva de dos botones |
| Tipo de máquina | Máquina con reductor de alta velocidad con regulación continua y máquina sin reductor, con cuarto de máquinas o MRL |
| Posición de cabina | Imanes o sistema con encóder |
| Comunicación con cabina y plantas | Serie por CANbus; conexión de plantas en paralelo disponible con la tarjeta MSP16 |
| Control de puertas automáticas | Una y dos puertas, control de puerta independiente por planta |
| Entradas y salidas de control de puerta | Dos en el cuadro, una en la caja de inspección |
| Puenteo de puertas | No disponible en este cuadro |
| Salidas de indicadores | 7 segmentos, código Gray y binario, salida LCD |
| Idiomas del menú | Turco, inglés, ruso, francés, neerlandés, español, sueco, polaco, alemán, eslovaco |
| Terminal de servicio | Se conecta en cualquier punto de la línea CANbus y gobierna ARCODE desde ese punto |
| Protección del motor | Protección de fase del motor integrada en el cuadro |
| Alimentación de cabina y hueco | Fusibles con protección diferencial para la alimentación de cabina y hueco |
| Alumbrado del hueco | Telerruptor, accionado por pulsadores en techo de cabina y en foso |
| Alarma de emergencia | Sirena de alarma, accionada desde el techo de cabina y el foso |
| Conexiones del circuito de seguridad | Bornes dedicados en el cuadro, la caja de inspección y la caja de foso |
| Del cuadro a la caja de inspección | Cable plano con conectores, conexión uno a uno |
| De la botonera de cabina a la caja de inspección | Un solo cable enchufable |
| Línea CANbus del hueco | Recorre toda la altura del hueco, empalmada de planta a planta con cables con conectores |
| Botoneras de planta | Cable enchufable en cada planta, conectado a la línea CANbus del hueco |
| Contactos de puertas de piso | El cableado de contactos recorre todo el hueco, con cables con conectores para los contactos de cerradura en cada planta |
| Caja de foso | Conectada con un solo cable con conector |
| Rescate | A la planta más próxima en el sentido fácil, con SAI monofásico de 220 V CA o grupo de baterías |
| Precisión de parada | Parada directa en planta, lo que hace viables entreplantas cortas |
| Nota de selección | Confirmar número de paradas, velocidad nominal, tipo de máquina y si se necesita puenteo de puertas antes de pedir. |
Preguntas frecuentes
La unidad es la electrónica: la maniobra y el variador VVVF en un solo equipo. El cuadro es toda la instalación: esa unidad dentro de un armario, más el mazo de hueco, la caja de inspección, la caja de foso, las alimentaciones protegidas y el cableado enchufable de planta a planta. Una modernización que conserva su cuadro compra la unidad; un ascensor nuevo o recableado compra el cuadro.
64 paradas, hasta 4 m/s y maniobra de grupo para hasta ocho ascensores. Funciona con máquinas con reductor de alta velocidad y regulación continua y con máquinas sin reductor, en cuarto de máquinas o MRL.
No. Arkel indica que el puenteo de puertas no está disponible en este cuadro, por lo que no se ofrece renivelación con puertas abiertas. Decida si el proyecto lo necesita antes de pedir.
Sí. La comunicación de plantas es serie por CANbus de serie, y la tarjeta MSP16 proporciona conexión de plantas en paralelo cuando se prefiere.
Certificados UE de examen de tipo para EN 81-20/50 y para EN 81-1 + A3, emitidos para los propios cuadros de maniobra ARCODE.
El ascensor viaja a la planta más próxima en el sentido fácil con SAI monofásico de 220 V CA o grupo de baterías, y abre sus puertas.
